OMáquina de corte a laser para módulo de potência de nitreto de alumínio (AlN)foi desenvolvido especialmente para usinagem de precisão de substratos cerâmicos de AlN usados em embalagens de semicondutores de alta-potência. É totalmente compatível com processamento de cerâmica de alumina e suporta corte, perfuração, traçado, usinagem de ranhura de isolamento e processamento de contorno de precisão em substratos de módulo de potência AlN.
Equipado com umLaser de fibra QCW de 150 Wcomo padrão, a máquina oferece alta eficiência de processamento para cerâmicas AlN de alta condutividade-térmica-. UM
355 laser UV nanômetroestá disponível para aplicações que exigem recursos mais refinados e menor impacto térmico.
Projetado para indústria automotiva, eletrônica de potência, energia renovável e fabricação de semicondutores, o sistema fornece produção estável e de alto rendimento, minimizando danos térmicos e perda de material.
Principais recursos
Evite rachaduras térmicas em cerâmica AlN
O processo de corte otimizado de-passagens múltiplas reduz efetivamente o estresse térmico, ajudando a evitar lascas nas bordas e rachaduras térmicas durante a usinagem.
Minimize a precipitação de alumínio
O controle preciso da energia do laser suprime a precipitação de alumínio nas bordas cortadas, melhorando o desempenho do isolamento e reduzindo o risco de vazamento elétrico.
Compatível com substratos de AlN metalizados
Suporta cerâmica AlN nua, substratos AlN metalizados, substratos AlN DBC e AlN AMB, minimizando danos às camadas de cobre e interfaces de ligação.
Precisão de nível-de semicondutor
- Repetibilidade:±3 μm
- Plataforma de motor linear estável
- Alinhamento de visão de alta-resolução
- Excelente precisão de contorno para projetos complexos de módulos de potência

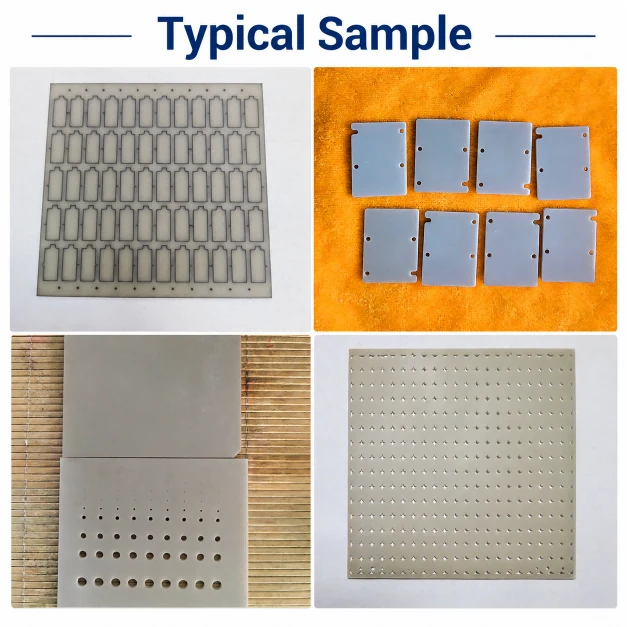

Ampla compatibilidade de materiais
Adequado para:
- Nitreto de alumínio puro (AlN)
- AlN metalizado
- Substratos AlN DBC
- Substratos AlN AMB
Espessura cerâmica:
0,2–2mm(dependendo do material)
Configuração principal
Laser de fibra QCW de 150 W (padrão)
Laser UV opcional de nanossegundos de 355nm
Transmissão de motor linear importado
Escala de grade de 0,1 μm
Sistema de movimento CNC de circuito-fechado completo
Posicionamento de visão CCD de alta-precisão
Base da máquina em granito natural
Plataforma de adsorção a vácuo
Sistema de extração de poeira industrial
Especificações Técnicas
| Item | Especificação |
| Comprimento de onda do laser | 1060–1080 nm |
| Potência Laser | 150 W (personalizável) |
| Área de Processamento | 300 × 300 milímetros |
| Espessura de corte | 0,2–2 mm (dependendo do material) |
| Precisão de posicionamento repetido | ±3 μm |
| Velocidade de processamento | 0–2500mm/min |
| Velocidade Máxima de Viagem | 60m/min |
| Aceleração Máxima | 1.0 G |
| Precisão da mesa de trabalho | Menor ou igual a 0,015 mm |
| Sistema de Transmissão | Escala de grade de motor linear importado + 0.1 μm |
| Potência da máquina | Menor ou igual a 6 kW (excluindo coletor de pó) |
| Peso da máquina | Aproximadamente. 1700 kg |
| Dimensões da Máquina | 1400×1500×1800mm |
Aplicações Típicas
Adequado para usinagem de precisão de:
- Substratos do módulo de potência SiC
- Eletrônica de Potência GaN
- Inversores de tração EV
- Carregadores-integrados (OBC)
- Módulos de potência para armazenamento de energia
- Sistemas de Tração Ferroviária
- Dispositivos de energia RF 5G
- Eletrônica de Potência Aeroespacial
- Módulos de resfriamento-a laser de alta potência
Por que escolher a máquina de corte a laser com módulo de potência YCLASER AlN?
Com vasta experiência em processamento a laser cerâmico,YCLASERfornece soluções completas de usinagem a laser para substratos cerâmicos AlN, incluindo testes de amostras grátis, otimização de processos, personalização de equipamentos, instalação e suporte técnico.
OMáquina de corte a laser para módulo de potência de nitreto de alumínioé uma solução ideal para usinagem de precisão de substratos cerâmicos de AlN usados na próxima-geração de eletrônicos de potência. Ele oferece alta precisão, excelente qualidade de borda e processamento confiável para substratos de AlN nus e metalizados, ao mesmo tempo que atende aos exigentes requisitos de semicondutores, EV, armazenamento de energia e fabricação de módulos de energia industrial.
Entre em contato com a YCLASERhoje para testes de amostras grátis e soluções personalizadas de processamento a laser.
